ИРМ к Яхонт-ППУ/Яхонт-ППУ-ПК. Интерфейсный релейный модуль. Спецприбор в Сургуте

Name: ИРМ к Яхонт-ППУ/Яхонт-ППУ-ПК. Интерфейсный релейный модуль. Спецприбор в Сургуте
Brand: Спецприбор
SKU: 8784020006
Price: 2554 RUB
Availability: OutOfStock

Акция

Топ

Код: 233393

Артикул: 8784020006

Производитель: Спецприбор

Предзаказ

2567р.-1 % 2554р.

Нашли дешевле ?

Краткое описание

Релейный модуль для приборов серии «Яхонт», RS-485, 2 вых. «СК» («Норма», «Тревога»), U-коммут.60В, I-коммут.0,25А, U-пит.8...15В, I-потр.30 мА, 55х45х40 ммНазначение изделияМодуль ИРМ предназначен для преобразования сиг...

Характеристики

Габаритные размеры. мм - 55х45х40

Максимально допустимые напряжение и ток, коммутируемые контактами реле, В/А - 60В/0.25А

Масса, не более, кг - 0.1

Смотреть все

Оплата

Минимальная сумма покупки 3000 руб

Доставка

Стоимость доставки согласно тарифам перевозчика по России 1 - 3 дня

Описание ИРМ к Яхонт-ППУ/Яхонт-ППУ-ПК. Интерфейсный релейный модуль. Спецприбор

Релейный модуль для приборов серии «Яхонт», RS-485, 2 вых. «СК» («Норма», «Тревога»), U-коммут.60В, I-коммут.0,25А, U-пит.8...15В, I-потр.30 мА, 55х45х40 мм

Назначение изделия

Модуль ИРМ предназначен для преобразования сигналов, предаваемых приборами серии «Яхонт» по интерфейсу RS485, в дискретные релейные сигналы НОРМА и ТРЕВОГА. В частности, модуль применяется в приборах «Яхонт-ППУ» для формирования сигналов, передаваемых на ПЦН.
Модуль ИРМ инициирует обмен данными с прибором, к которому он подключен, получает от него информацию о режиме работы и управляет выходными оптореле НОРМА и ТРЕВОГА с нормально разомкнутыми контактами «сухого» типа.
Контакты НОРМА замкнуты в дежурном режиме прибора и при всех тревожных извещениях, и разомкнуты при неисправностях прибора или отсутствии питания.
Контакты ТРЕВОГА замыкаются только при тревожных извещениях и режимах (для «Яхонт-ППУ» в режимах ПОЖАР, ПУСК, КОНЕЦ ПУСКА).

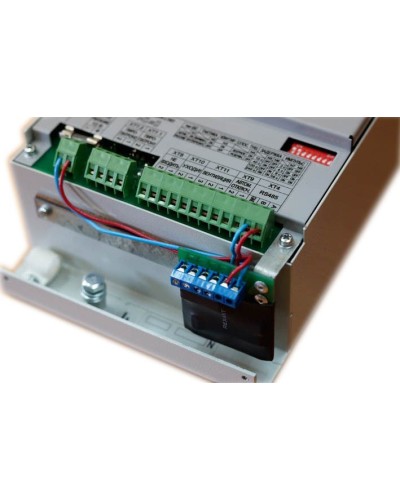

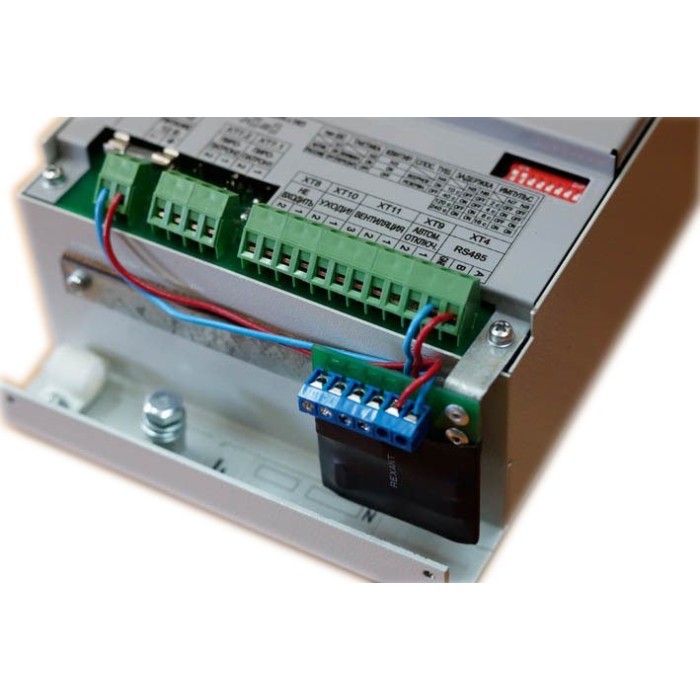

Конструктивно ИРМ представляет плату с радиоэлементами и клеммами, обтянутую термоусадочной изоляционной трубкой. С краю платы ИРМ прикреплен монтажный уголок. Монтируется ИРМ внутри корпуса прибора в кабельном отсеке путем закрепления уголка одним из крепежных винтов платы прибора.

Напряжение питания, B:	- не более: 30
- от внешнего источника питания: 8…15	Максимально допустимые напряжение и ток, коммутируемые контактами реле, В/А: 60В/0.25А
Ток потребления, мА:	Габаритные размеры. мм: 55х45х40
Масса, не более, кг: 0.1
